随底盘选装驾驶室。防护材料:Q235A碳钢,连接方式:左右侧面防护与副梁、底板采用焊接连接,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):120×50,后部防护离地高度(mm):425。

程力威牌CLW5121ZBST5型摆臂式垃圾车  产品主要技术参数
产品名称：	程力威牌CLW5121ZBST5型摆臂式垃圾车	外形尺寸(mm)：	7185,×2470,3300
底盘型号：	EQ1121FLJ3	货厢尺寸(mm)：	××(mm)
总 质 量(kg)：	12490	接近/离去角(°)：	(°)
额定质量(kg)：	6640	前悬/后悬(mm)：	1065/2170(mm)
整备质量(kg)：	5655(Kg)	最高车速(km/h)：	90(km/h)
排放标准：	GB17691-2005国Ⅴ,GB3847-2005

底盘参数
底盘型号：	EQ1121FLJ3	燃料种类：	柴油
轴　　数：	2	前 轮 距(mm)：	1810
轴　　距(mm)：	3950,4200,4700,5200,5300	后 轮 距(mm)：	1800
驾驶室乘人数：	3(人)	弹簧片数：	9/11+8
轮 胎 数：	6	轴　　荷：	4150/8340
轮胎规格：	9.00-20 12PR,9.00R20 16PR
整车说明：	1、随底盘选装驾驶室。2、防护材料:Q235A碳钢,连接方式:左右侧面防护与副梁、底板采用焊接连接,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):120×50,后部防护离地高度(mm):425。3、ABS型号:3631010-C2000,生产厂家:东科克诺尔商用车制动系统(十堰)有限公司。4、发动机与油耗值对应关系:YC4E140-56/24.3, YC4FA115-50/24.3。5、车辆颜色、字体喷涂和局部细节可变化。

发动机参数
发动机型号	发动机生产企业	排量(ml)	功率(kw)
YN33CRE1 YC4E140-56 YC4FA115-50	昆明云内动力股份有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司	3298 4260 2982	85 103 85

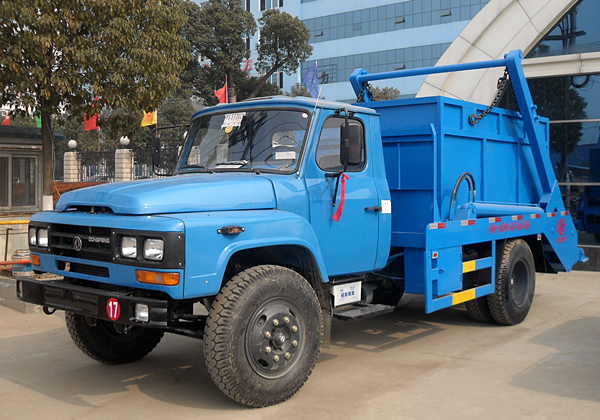

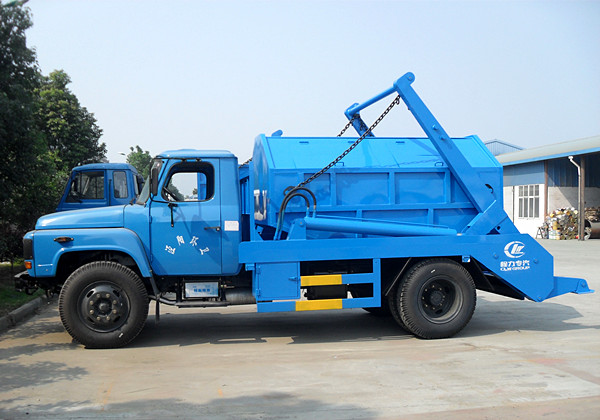

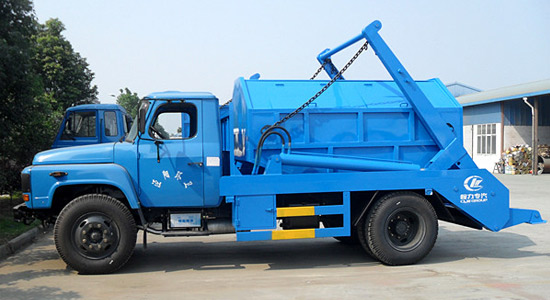

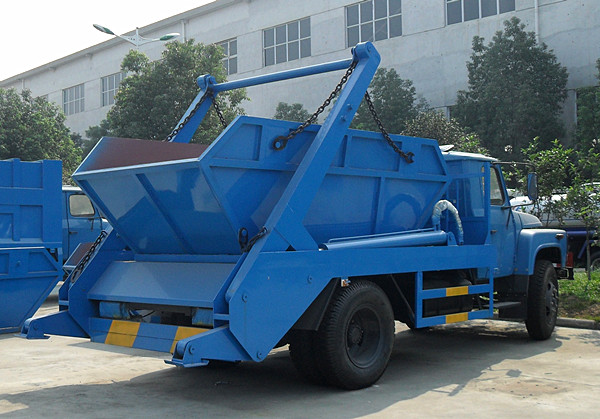

多方位展示图：

※需要详细资料及产品图片请直接与我公司联系，以上产品介绍仅作参考，订车请以合同内容为准。

摆臂式垃圾车 ：广泛适用于城市街道学校垃圾处理，适用全国通用垃圾斗，该车的特点是货斗与车体分开，能实现一台车与多个货斗联合作业，各个垃圾点放置多个垃圾斗，带自卸功能，液压操作，循环运输，充分提高了车辆的运输能力，特别适用于短途运输，如环卫部分对城镇垃圾的清理、运输等。

1、适用于城镇垃圾的收集、转运、具有结构简单、操作灵活、性能可靠、转运效率高

2、摆臂式垃圾车根据功能可分为：地坑式摆臂垃圾车、地面式摆臂垃圾车

3、摆臂式垃圾车垃圾斗可分为：梯形斗、船型斗、方形斗、密封斗

多路换向阀

安全换向 精密元件

保证投入作业的液压部件、可靠换向、确保作业油缸停留在任意位置。

平衡阀

密封控压 安全互锁

能够确保两主臂油缸同步运动、压力恒定、油缸动作平衡。高压管路接头，承压高、密封性能好、为高压管路连接系统的首选产品液压系统具有安全的互锁功能，福田时代小型拉臂车在操作过程中确保液压系统安全可靠。

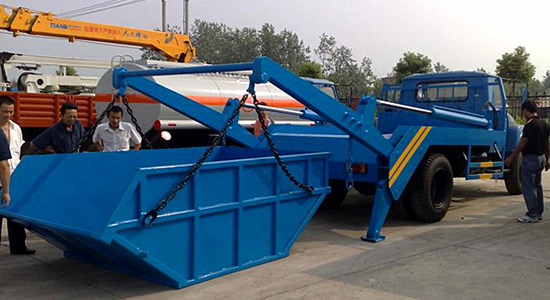

摆臂机构

设计精良 性能卓越

摆臂机构由多路阀操纵油缸，驱动摆臂完成角度为145°的旋转，以提升和倾倒垃圾斗中的垃圾。

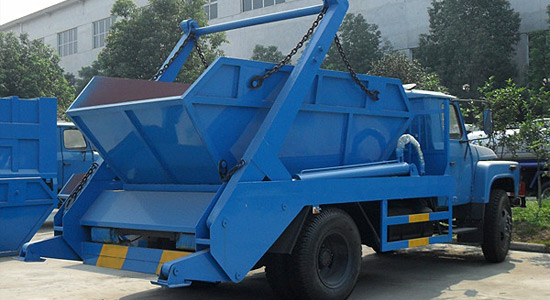

摆臂垃圾斗

开合自如 一车多斗

摆臂垃圾斗即垃圾车箱，在其上顶盖两边装置伸缩油缸，以控制上顶盖的开合，同时，垃圾桶的提升杆与上顶盖形成联动。

料斗

操作方便 节省人力

摆臂式垃圾车的料斗分密封、敞开两种。先将垃圾装进料斗，后上吊链，然后操控摆臂吊料斗上车。料斗最大倾倒角一般为86°。

操作系统

设计先进 运用自如

摆臂式垃圾车操作系统可促使多种功能进行转换。一般可通过操纵多路换向阀，来实现支腿伸缩以及装、卸料。同时， 油门手柄可控制发动机运转速度，进一步调控相关部件与机构的运作速度。

液压系统

智能先进 结构精良

液压系统包括液压锁、滤油器、油泵、油箱、平衡阀、液压缸、多路换向阀以及管路等。手动油门能够控制油泵的排量，手动换向阀通过制约阀杆，来实现对油缸活塞杆转速的控制。安全溢流阀控制液压系统的压力，当超出额定压力时则自动溢流。

工作状态

联合作业 循环运输

摆臂垃圾车操作系统由变速箱和取力器产生动力。摆臂机构由多路阀操纵油缸，驱动摆臂完成角度为145度的旋转，以提升和倾倒垃圾斗中的垃圾。摆臂垃圾斗顶盖两边装置伸缩油缸，控制上顶盖的开合，同时，垃圾桶的提升杆与上顶盖形成联动。摆臂垃圾车完成一次摆臂循环耗时一分钟。摆臂时车体与垃圾斗分离，可实现一车与多斗的循环运用，从而有效地降低了市政环卫运作成本。
