程力威牌CLW5021ZZZ5型自装卸式垃圾车 产品主要技术参数 | |||
产品名称: | 程力威牌CLW5021ZZZ5型自装卸式垃圾车 | 外形尺寸(mm): | 4200,×1670,1980 |
底盘型号: | DXK1021TK1JF | 货厢尺寸(mm): | ××(mm) |
总 质 量(kg): | 1890 | 接近/离去角(°): | (°) |
额定质量(kg): | 160 | 前悬/后悬(mm): | 590/1095(mm) |
整备质量(kg): | 1600(Kg) | 最高车速(km/h): | 110(km/h) |
排放标准: | GB18352.5-2013国Ⅴ |
底盘参数 | |||
底盘型号: | DXK1021TK1JF | 燃料种类: | 汽油 |
轴 数: | 2 | 前 轮 距(mm): | 1310 |
轴 距(mm): | 2515 | 后 轮 距(mm): | 1310 |
驾驶室乘人数: | 2(人) | 弹簧片数: | -/5,-/6 |
轮 胎 数: | 4 | 轴 荷: | 860/1030 |
轮胎规格: | 165/70R14,155R13LT | ||
整车说明: | 1,选用发动机BG10-07,对应油耗值为(L/100km):7.0。2,文字喷涂位置和车辆颜色可变化。3,随底盘选装驾驶室。 |
发动机参数 | |||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
BG10-07 | 重庆渝安淮海动力有限公司 | 1012 | 51 |

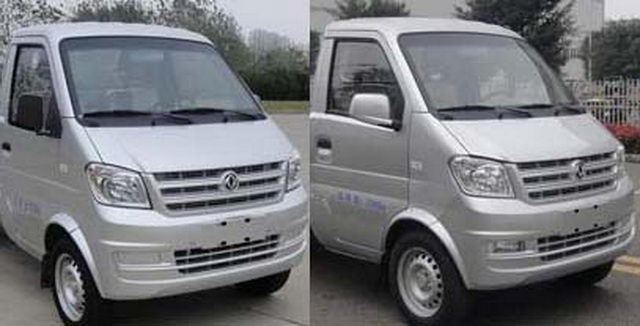

多方位展示图: |
|
※需要详细资料及产品图片请直接与我公司联系,以上产品介绍仅作参考,订车请以合同内容为准。 |
我公司生产销售的挂桶式垃圾车有各种规格型号,我厂的挂桶式垃圾车质量过硬,技术先进,外形美观大方,是各地环卫单位,物业首选品牌。
挂桶垃圾车又名自装卸式垃圾车主要用于各环卫市政及大型厂矿部门运载各种垃圾,亦可运输灰、砂、石、土等散装建筑材料,也可以在矿山或煤矿中运送矿石或煤。由密封式垃圾厢、液压系统、操作系统组成。举升油制缸(2支)垃圾厢可自吊上放下,上下一次工作循环时间≤50S。
挂桶垃圾车的特点是一个车能配几十个垃圾桶,能实现一台车与多个垃圾桶联合作业,循环运输,充分提高了车辆的运输能力,特别适用于短途运输,如环卫部门对城镇垃圾的清理、运输等。同时,挂桶垃圾车还可以加装其它功能,形成其它多功能挂桶垃圾车,如:挂桶压缩式垃圾车、挂桶式泔水垃圾车、挂桶式对接垃圾车等。
挂桶式垃圾车组成
1. 上盖、后盖均采用液压开启、关闭形式。为保证有沾性介质的自卸,在垃圾箱内装有刮板装置。采用液压推动,剩灰(渣)率<3‰。
2. 液压系统均采用优质的举升油缸、操作阀、卡套式接头、高压软管和高压钢管安装合理,同时布置了可靠的固定装置,保证长时间无任何泄漏,做到可靠、维修方便、延长使用寿命。
3. 垃圾箱在制造上采用武钢产优质钢板,箱底板可加装不锈钢钢板,保证介质自卸时的平滑性,同时箱底可根据地区的季节温度情况加装防冰冻设置,保障车辆的正常运行。密封垃圾箱内加装推板,保证其卸料干净。
操作步骤:
在装载垃圾前,空载运转达到6 个标准气压时,挂上取力器(驾驶室内方向盘左下方),检查各部件有无泄漏或异常后,再按照操作步骤进行操作;其具体操作步骤如下:
垃圾装载
步骤1.首先将垃圾桶放置在提升机的挂钩处,再将提升或上盖(选装)操作手柄推至升起位置,箱体右侧提升机油缸或顶端上盖开盖油缸伸出,使提升机带动垃圾桶向上升起并旋转翻倒垃圾,垃圾进入箱体。松开操作手柄使其回到中位;如图:
步骤2.
将提升操作手柄推至收回位置,箱体右侧提升机油缸或顶端上盖开盖油缸收回,使提升机带动垃圾桶向下回落并放置于地面,松开操作手柄使其回到中位,完成一次载,然后松开取力器,该车可以运输行驶。另注意:箱体内若加装小刮板,请按操作指示牌的方向推动手柄,使刮板推出,将箱体前端的垃圾推刮到箱体后部,并且在再次装载垃圾前将手柄反向拉回,使刮板收回,手柄回中位;以防止垃圾倒入刮板和箱体前端而被卡住;若箱体内没有加装小刮板,为防止垃圾仅仅装在箱体前端,这时可将自卸操作手柄推至开启位置,箱体底部自卸油缸伸出,使箱体绕自卸翻转座旋转举起一定角度,使箱体前端的垃圾因自重而滑到箱体后部,完成后将操作手柄反向拉回或回中位,箱体下落放平松开手柄。
垃圾自卸
整车运转达到6 个标准气压时挂上取力器,检查各部件有无泄漏或异常后,再按照操作步骤进行操作;步骤1.首先松开箱体后门锁紧扣,然后再将自卸操作手柄推至开启位置,箱体底部自卸油缸伸出,使箱体绕自卸翻转座旋转举起,同时箱体后门在自重和垃圾的冲击下自动打开,垃圾卸出;如图步骤2. 垃圾卸载完毕后将自卸操作手柄松开或反向拉回,箱体因在自重压下或在自卸油缸的收回下,箱体下落稳稳放置到副梁上,最后锁紧箱体后门;松开取力器垃圾箱放置完成,整车可以行驶。
