随底盘选装驾驶室。该车整车长/前悬/额定载质量/整备质量对应关系为(mm)7570/1450/8710/7095,7370/1250/9160/6645。防护材料:Q235A碳钢,连接方式:左右侧面防护与副梁,底板采用焊接连接,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):100×50,后部防护离地高度(mm):425。

程力威牌CLW5160ZBSD5型摆臂式垃圾车  产品主要技术参数
产品名称：	程力威牌CLW5160ZBSD5型摆臂式垃圾车	外形尺寸(mm)：	7570,7370,×2500,3350
底盘型号：	EQ1160GZ5DJ	货厢尺寸(mm)：	××(mm)
总 质 量(kg)：	16000	接近/离去角(°)：	(°)
额定质量(kg)：	8710,9160	前悬/后悬(mm)：	1450/2170,1250/2170(mm)
整备质量(kg)：	7095,6645(Kg)	最高车速(km/h)：	90(km/h)
排放标准：	GB17691-2005国Ⅴ,GB3847-2005

底盘参数
底盘型号：	EQ1160GZ5DJ	燃料种类：	柴油
轴　　数：	2	前 轮 距(mm)：	1940,1900,1810,1965
轴　　距(mm)：	3650,3800,3950,4200,4500,4700,5150,5400,5700	后 轮 距(mm)：	1860,1800,1800,1860
驾驶室乘人数：	3(人)	弹簧片数：	9/10+8
轮 胎 数：	6	轴　　荷：	6000/10000
轮胎规格：	9.00R20,10.00-20,10.00R20,10R22.5
整车说明：	1,随底盘选装驾驶室。2,该车整车长/前悬/额定载质量/整备质量对应关系为(mm)7570/1450/8710/7095,7370/1250/9160/6645。3,防护材料:Q235A碳钢,连接方式:左右侧面防护与副梁,底板采用焊接连接,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):100×50,后部防护离地高度(mm):425。4,ABS型号:3631010-C2000,生产厂家:东科克诺尔商用车制动系统(十堰)有限公司。5,该车采用的发动机对应油耗值(L/100km)为:YC4EG160-50/24.8, ISD185 50/24.7, ISD210 50/24.5, YC6JA180-50/24.8。6,车辆颜色,字体喷涂和局部细节可变化。

发动机参数
发动机型号	发动机生产企业	排量(ml)	功率(kw)
YC4EG160-50 ISD185 50 ISD210 50 YC6JA180-50 ISB170 50 ISB180 50 ISB190 50	广西玉柴机器股份有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司	4730 4500 6700 6870 5900 5900 5900	118 136 155 132 125 132 140

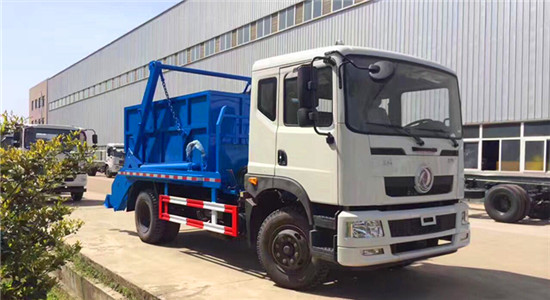

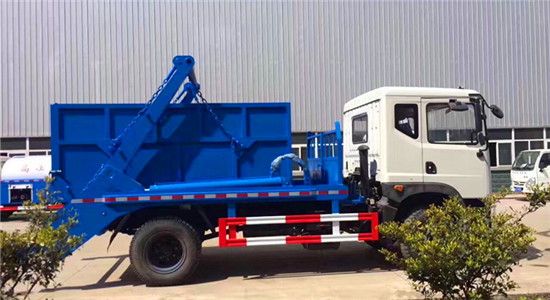

多方位展示图：

※需要详细资料及产品图片请直接与我公司联系，以上产品介绍仅作参考，订车请以合同内容为准。

摆臂式垃圾车 ：广泛适用于城市街道学校垃圾处理，适用全国通用垃圾斗，该车的特点是货斗与车体分开，能实现一台车与多个货斗联合作业，各个垃圾点放置多个垃圾斗，带自卸功能，液压操作，循环运输，充分提高了车辆的运输能力，特别适用于短途运输，如环卫部分对城镇垃圾的清理、运输等。

1、适用于城镇垃圾的收集、转运、具有结构简单、操作灵活、性能可靠、转运效率高

2、摆臂式垃圾车根据功能可分为：地坑式摆臂垃圾车、地面式摆臂垃圾车

3、摆臂式垃圾车垃圾斗可分为：梯形斗、船型斗、方形斗、密封斗

多路换向阀

安全换向 精密元件

保证投入作业的液压部件、可靠换向、确保作业油缸停留在任意位置。

平衡阀

密封控压 安全互锁

能够确保两主臂油缸同步运动、压力恒定、油缸动作平衡。高压管路接头，承压高、密封性能好、为高压管路连接系统的首选产品液压系统具有安全的互锁功能，福田时代小型拉臂车在操作过程中确保液压系统安全可靠。

摆臂机构

设计精良 性能卓越

摆臂机构由多路阀操纵油缸，驱动摆臂完成角度为145°的旋转，以提升和倾倒垃圾斗中的垃圾。

摆臂垃圾斗

开合自如 一车多斗

摆臂垃圾斗即垃圾车箱，在其上顶盖两边装置伸缩油缸，以控制上顶盖的开合，同时，垃圾桶的提升杆与上顶盖形成联动。

料斗

操作方便 节省人力

摆臂式垃圾车的料斗分密封、敞开两种。先将垃圾装进料斗，后上吊链，然后操控摆臂吊料斗上车。料斗最大倾倒角一般为86°。

操作系统

设计先进 运用自如

摆臂式垃圾车操作系统可促使多种功能进行转换。一般可通过操纵多路换向阀，来实现支腿伸缩以及装、卸料。同时， 油门手柄可控制发动机运转速度，进一步调控相关部件与机构的运作速度。

液压系统

智能先进 结构精良

液压系统包括液压锁、滤油器、油泵、油箱、平衡阀、液压缸、多路换向阀以及管路等。手动油门能够控制油泵的排量，手动换向阀通过制约阀杆，来实现对油缸活塞杆转速的控制。安全溢流阀控制液压系统的压力，当超出额定压力时则自动溢流。

工作状态

联合作业 循环运输

摆臂垃圾车操作系统由变速箱和取力器产生动力。摆臂机构由多路阀操纵油缸，驱动摆臂完成角度为145度的旋转，以提升和倾倒垃圾斗中的垃圾。摆臂垃圾斗顶盖两边装置伸缩油缸，控制上顶盖的开合，同时，垃圾桶的提升杆与上顶盖形成联动。摆臂垃圾车完成一次摆臂循环耗时一分钟。摆臂时车体与垃圾斗分离，可实现一车与多斗的循环运用，从而有效地降低了市政环卫运作成本。
